煤矿隧道定位


煤炭工业是关系国家经济命脉和能源安全的重要基础产业。加快煤矿智能化建设,对于推进煤炭生产方式变革、提高煤炭生产效率、实现煤炭高质量发展均具有重要意义。近年来,国家高度重视煤矿智能化建设,安全建设更是重中之重。自2020年开始,煤矿井下人员精确定位系统已得到广泛应用,相关技术也已发展成熟,对于煤矿井下人、车、设备、物资之间的相互协同配合和统一管理发挥了较大的作用。在明确井下人员及设备精确位置的情况下,井上的调度中心能够更加高效、快捷地对井下人员及设备进行调度,紧急情况发生时能够及时发出通知,并快速定位后展开救援工作。

《国务院关于进一步加强企业安全生产工作的通知》(国发〔2010〕23号)和国家安全监管总局发布的【2010]146号,关于《建设完善煤矿井下安全避险“六大系统”的通知》文件要求,完善井下安全避险“六大系统”,进步一提高矿井安全生产保障能力,加强对安全监控的认知,预防和减少事故发生,事故后减少伤亡。

研迹高精度定位系统能够实时精准的将矿井作业人员的区域位置信息动态反映到井上管理平台计算机显示器中,能够实时掌握矿井人员的位置及轨迹,不但便于合理的调度管理、人员考勤管理,而且如果发生灾变,还可以高效的通过人员区域位置的分布及时作出救援方案和撤退路线。

方案描述

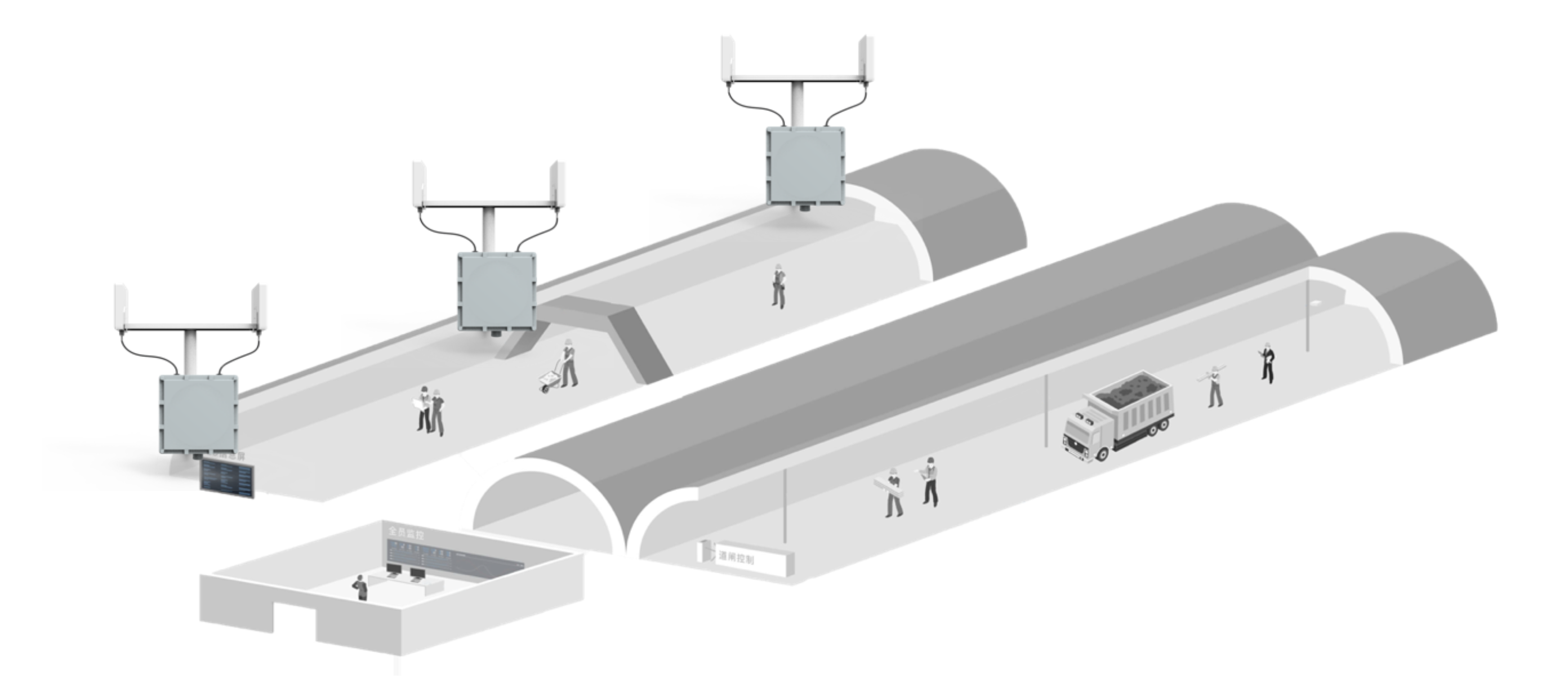

研迹高精度定位系统能够实时精准的将矿井作业人员的区域位置信息动态反映到井上管理平台计算机显示器中,能够实时掌握矿井人员的位置及轨迹,不但便于合理的调度管理、人员考勤管理,而且如果发生灾变,还可以高效的通过人员区域位置的分布及时作出救援方案和撤退路线 。 。 高精度人员定位系统

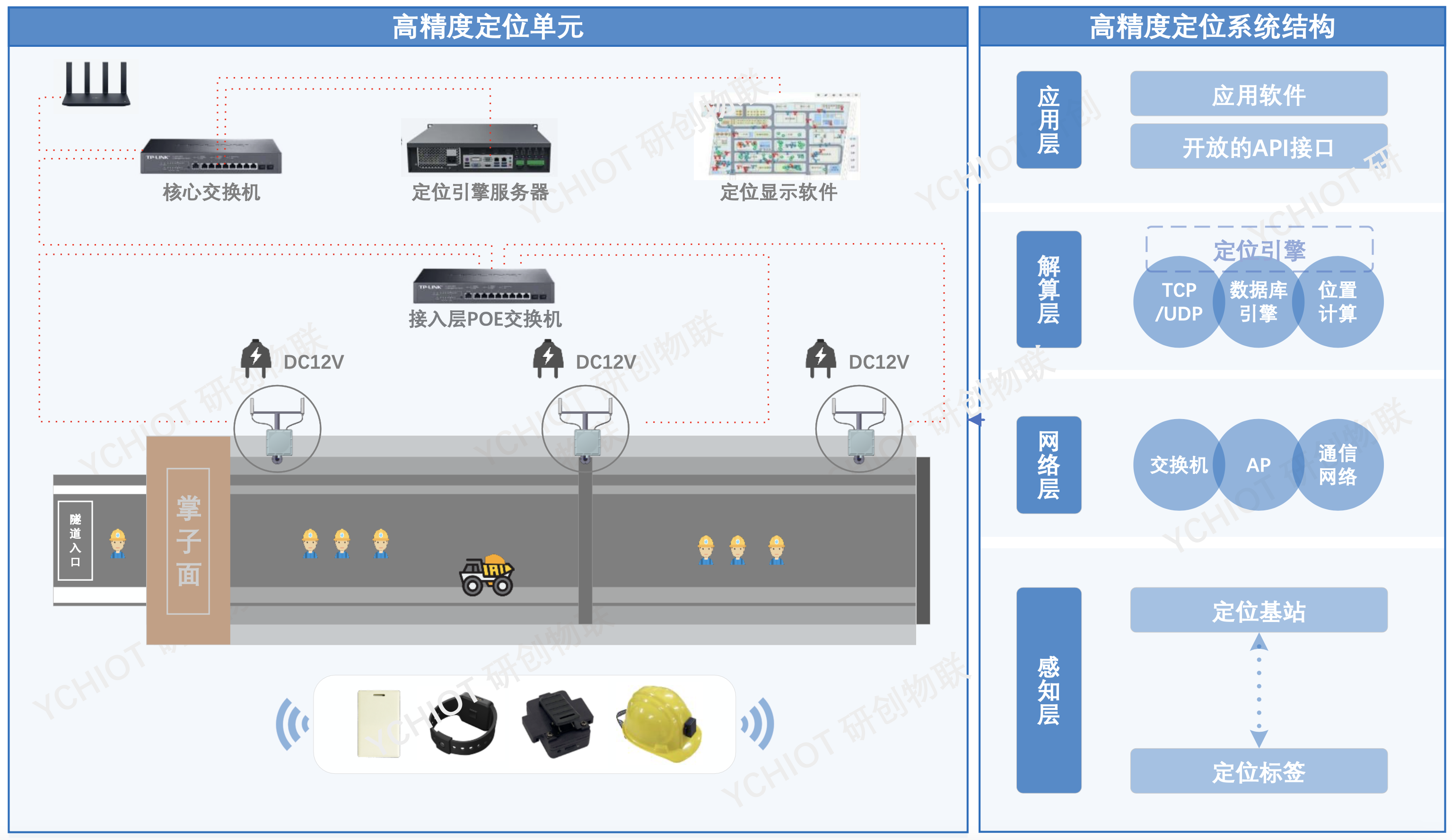

实施架构


高精度人员定位系统

产品型号


矿井/隧道基站 PROANC-KJ-F429

  • 输入电源:DC 12V(功率>1W)/ POE IEEE 802.3at
  • 产品尺寸:长215mm,宽度215mm,厚度57mm
  • 工作频段:3.7GHz – 4.2GHz或6.2GHz – 6.7GHz
  • 协议标准:IEEE 802.15.4 / FIRA标准
  • 天线增益:10dBi
  • 数据接口:千兆以太网
  • 工作温度:-40℃~60℃
  • 存储温度:-40℃~60℃
  • 防水等级:IP67

定位人员标签 PROTAG-N

  • 供电方式:370mAh可充电锂电池
  • 充电接口:micro-usb
  • 续航时间:TDOA:1个月 / TWR:1周
  • 运动传感器:3轴加速度计
  • 刷新频率:运动1Hz / 静止0.2Hz
  • 产品尺寸:长49mm * 宽46mm * 厚16mm
  • 频率范围:3.7GHz – 4.2GHz或6.2GHz – 6.7GHz
  • 协议标准:IEEE 802.15.4-2011 / FIRA标准
  • 防水等级:IP67

矿井/隧道定位卡 PROTAG-H1

  • 供电方式:1000mAh可充电锂电池
  • 充电接口:磁吸充电接口
  • 续航时间:TWR:1周
  • 运动传感器:3轴加速度计
  • 刷新频率:运动1Hz / 静止0.2Hz
  • 产品尺寸:长279mm * 宽223mm * 高155mm
  • 频率范围:3.7GHz – 4.2GHz或6.2GHz – 6.7GHz
  • 协议标准:IEEE 802.15.4-2011 / FIRA标准
  • 防水等级:IP67

2024新款定位安全帽 PROTAG-H2

  • 供电方式:1500mAh可充电锂电池
  • 充电接口:磁吸充电接口
  • 续航时间:TDOA:4个月 / TWR:4周
  • 运动传感器:3轴加速度计
  • 刷新频率:运动1Hz / 静止0.2Hz
  • 产品尺寸:长279mm * 宽223mm * 高155mm
  • 频率范围:3.7GHz – 4.2GHz或6.2GHz – 6.7GHz
  • 协议标准:IEEE 802.15.4-2011 / FIRA标准
  • 防水等级:IP67

测试视频

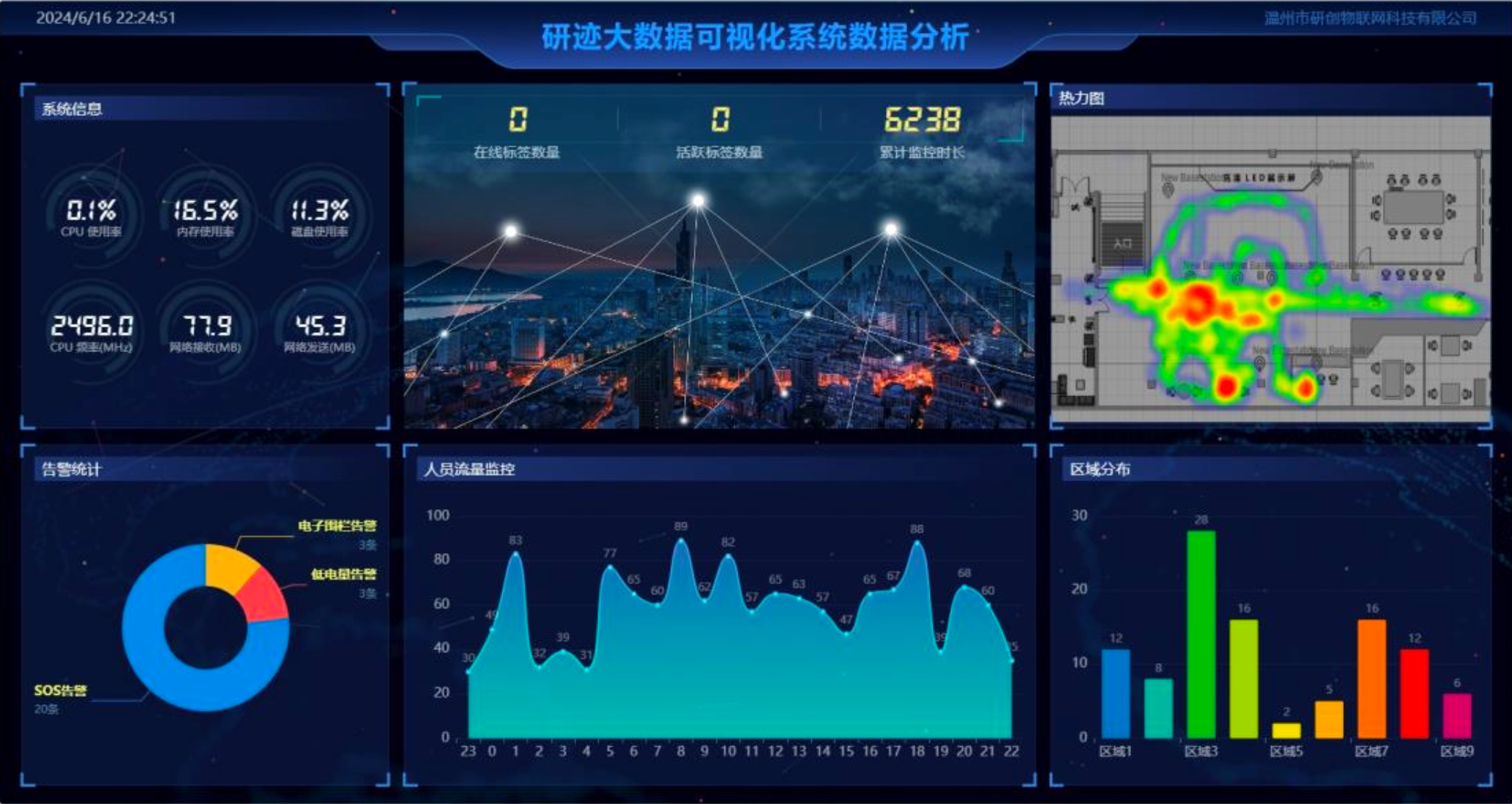

位置大数据平台

高精度人员定位系统

基于UWB高精度定位技术的智慧矿井解决方案
危险源预警
事故联络
统一调度

事故预防和灾变事件响应
如果发生灾变,通过可视化平台立即查询事故现场的人员情况、被困人员数量,为事故抢险提供科学依据,能够统一指挥,有条不絮地进行紧急撤离疏散井下人员,使安全事故损失降低到最低程度。

实时井上井下通讯
可视化的人员分布图、便于实时掌握井下人员的作业状态和协调调度指挥,还可以实现井上井下人员实时双向无线通讯,实时掌握煤矿企业"产、运、销"等环节信息。

事故后分析及追溯
对违反煤矿安全作业导致的损失/事故可回溯追查,借助于历史轨迹和视频联动精准的复原事故违规作业的全过程。

提升整体作业效率
协助合理安排作业人员的工序流程提高生产效率、提升作业质量、增高产能,实现对井下人员、车辆、设备资产等目标的“全程的、全方位、连续的、精准的实时的定位跟踪” 。
